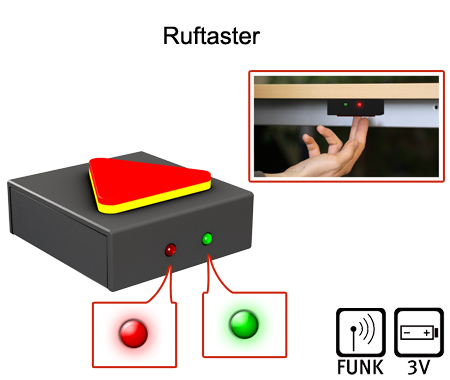

Fühlt sich ein Mitarbeiter bedroht, löst er am Ruftaster den stillen Funkruf per Hand, Knie oder Bein aus.
Unmittelbar danach bekommt er über die LED-Anzeige am Taster ein Feedback:
- A) Keine Anzeige: Ruhezustand.
- B) Rote Anzeige: Senden des Rufs vom Taster
- C) Grüne Anzeige: Ankunft des Rufs beim Gateway
Server
Der Server kann als Kontrollzentrum des
Gesamtsystems betrachtet werden. Physikalisch
handelt es sich um einen handelsüblichen,
LAN-basierten MS Windows Personal Computer, auf dem eine spezialisierte Komponenten (der „Stiller Funkruf“ Server) vorinstalliert ist und ausgeführt
werden kann.

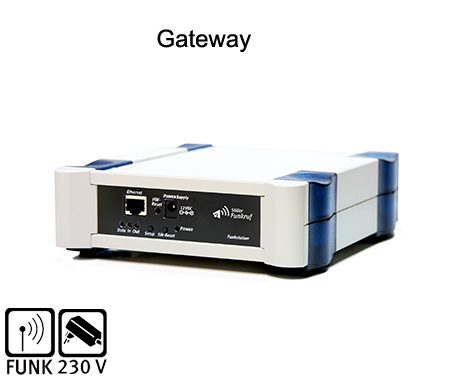

Gateway
Ein Gateway stellt die Verbindung zwischen Ruftaster, Server und Display her.
Es leitet den Ruf vom Taster zu den Displays weiter und die entsprechende Rufbestätigung wieder zurück, um dem Betroffenen ein Feedback zu geben.
Ein Gateway kann eine große Anzahl an Tischdisplays in seiner Funkreichweite versorgen.

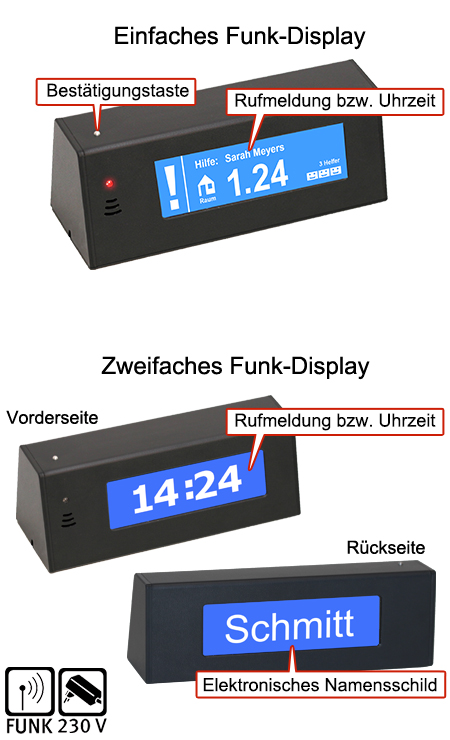

Funk-Display
Das Funk-Display empfängt den vom Gateway weitergeleiteten Funkruf.
Funktionen & Elemente des Funk-Displays:
- - Raumanzeige
- - Anzeige der Funkrufe
- - akustisches Signal
- - LED Anzeige
- - Bestätigungstaster
In der zweiseitigen Ausführung kann zusätzlich auf der Rückseite z.B. der Name des Mitarbeiters angezeigt werden.
